【编码器电缆】典型应用

根据具体的伺服传动系统，专用于固定和移动安装的电机、解码器和编码器电缆，特别适合用于工业环境下的频繁弯曲移动场合，如拖链或便携式机器人内的连接和信号控制，产品具备优异的柔韧性。线芯对绞，可降低线缆内部芯线之间的电磁干扰。镀锡铜丝编织屏蔽使该类编码器电缆具有较强的抗外界电磁干扰能力，保证电缆系统的稳定性。护套材料采用特制高强度耐热阻燃弹性体耐油材料，使该类电缆具有良好的耐油性能。寿命比一般柔性电缆更久，可以室内或室外安装。

常用规格

● 伺服电机电缆：4x0.75，4x1.0，4x1.25，4x1.5，4x2.5，4x4，4x6，4x10，4x16，4x25，4x35，4x50……
● 伺服系统电缆：4x1.0 1x2x0.75，4x1.5 1x2x1.0，4x2.5 1x2x1.0，4x4 1x2x1.5，4x10/16/25/35 1x2x1.5，4x1.0 2x2x0.75，4x1.5 2x2x1.0，4x2.5 2x2x1.0，4x4 2x2x1.5，4x10/16/25/35 2x2x1.5集成电源电缆和信号控制电缆于一体……|
● 编码器电缆：2x2x0.25，2x2x0.3，3x2x0.3，4x2x0.3，5x2x0.2，6x2x0.2，7x2x0.14，8x2x0.2，10x2x0.2……2x2x0.2 2*0.5，3x2x0.2 2x0.5，4x2x0.2 2x0.5，4x2x0.38 4x0.5，3x2x0.14 4x0.14 4x0.25 2x0.5，3x2x0.14 4x0.14 2x0.5，4x2x0.14 4x0.5……

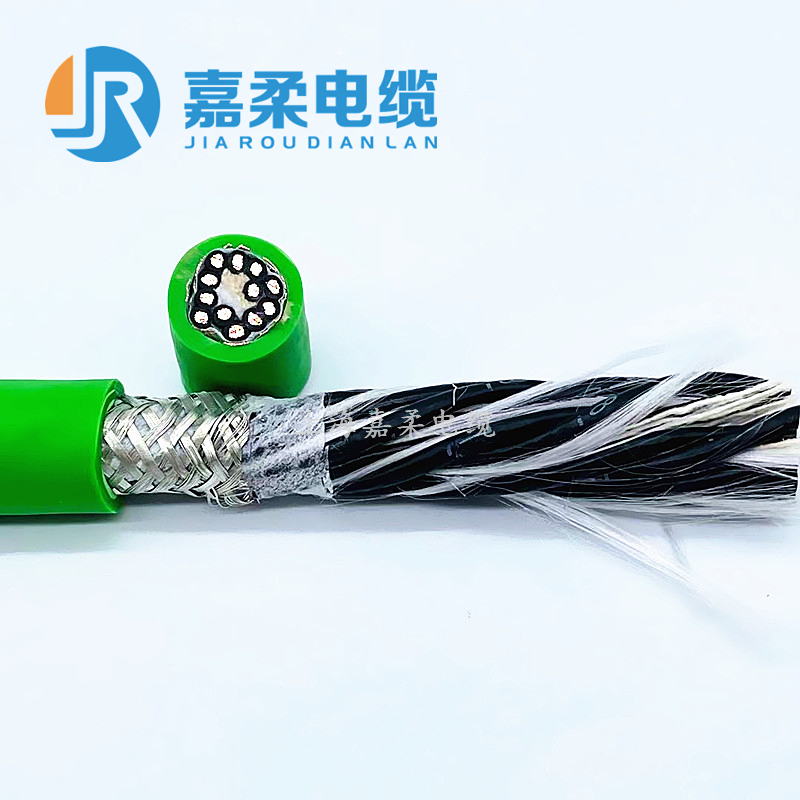

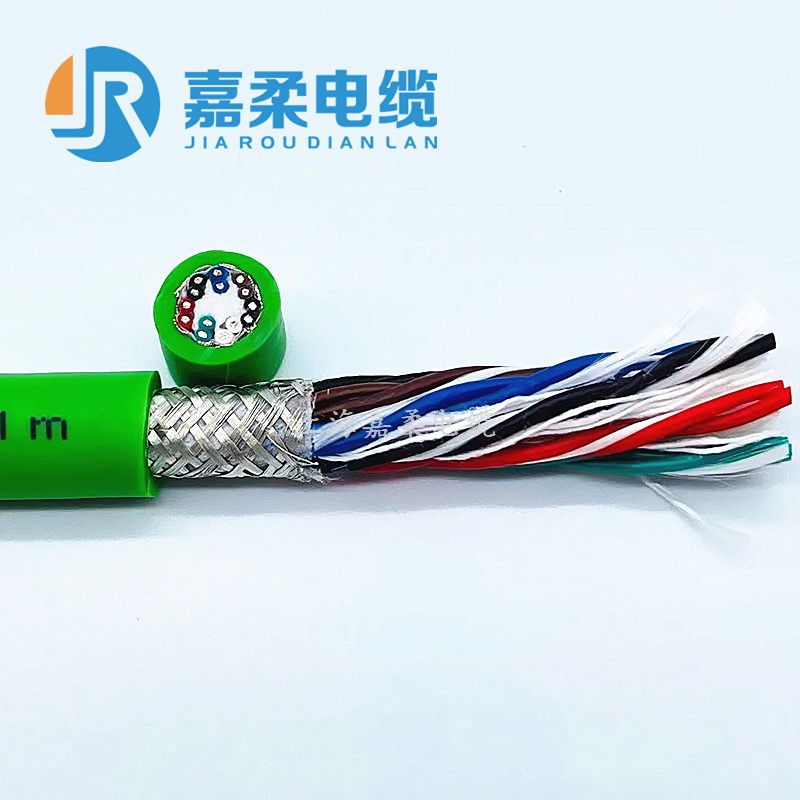

【编码器电缆】产品结构

电缆导体：采用多股细绞超细无氧裸铜丝，参照iec 60228/vde 0295第6类导体结构
线芯绝缘：特制高强度耐热阻燃弹性体材料/pe/tpe/tpee材料
颜色标识：彩色线对区分，参照din 47100
成缆结构
    每2芯成对，再以极小节距无扭力型绞合
    集成抗拉元件成缆
内屏蔽：（可选）铝箔麦拉绕包裹加镀锡丝编织屏蔽控制线对，密度≥85%
内护套：（可选）特制高强度耐热阻燃弹性体材料/tpe材料
总屏蔽：精细镀锡丝编织屏蔽，密度≥85%
外护套：特制高强度耐热阻燃弹性体材料或进口pur聚氨酯材料
护套颜色：黑色、灰色或绿色等
（另 我司还可来图或来样定制生产更多综合功能复合型编码器电缆系列产品。）

产品特性及符合性

● 新一代高柔性连接和控制电缆，优异的耐弯曲性能，和更小弯曲半径的要求。拖链系统使用设计弯曲寿命＞5百万次循环；
● 采用优质绝缘和护套材料，电缆外径大幅减小，节省电缆在拖链中的安装空间；
● 线芯对绞，可降低线缆内部芯线之间的电磁干扰。双重屏蔽效果使该类编码器电缆具有较强的抗外界电磁干扰能力，保证电缆系统的稳定性；
● 优异的耐油污、防浅水耐潮性能，耐磨、抗撕裂，低温保持柔性、耐热阻燃；
● 承载加强型抗拉芯设计，保证该类编码器电缆在较强机械应力下往复弯曲运动不断芯、不变形；
● 耐候性能优异，户外使用抗紫外线；
● 满足严格的电气性能，耐老化，保障移动信号传输反馈更稳定可靠、电缆供电系统更安全；|
……
符合认证：

【编码器电缆】技术参数指标

工作电压
    动力电缆：300/500v~0.6/1kv
    控制电缆：30v
测试电压
    动力电缆：2000v~4000v
    控制电缆：750v
绝缘电阻：≥20mω/km（20℃）
导体结构：iec 60228/vde 0295第6类导体，采用多股细绞超细无氧裸铜丝
弯曲半径
    移动安装：7.5x电缆直径
    固定安装：4x电缆直径
适用温度
    移动安装：-10℃至 70℃
    固定安装：-20℃至 80℃
阻燃特性：参照vde 0472-804部分b类测试标准，和iec 60332-1

……
