卷筒电缆不同的线芯绞合结构设计对电缆的影响
来源:www.jiaroudianlan.com | 作者:嘉柔电缆 | 发布时间: 2021-08-02 | 723 次浏览 | 分享到:
在了解卷筒电缆不同的线芯绞合结构设计对电缆的影响之前,参照“什么是卷筒电缆?卷筒(卷盘)电缆介绍”一文,我们可以先弄明白卷筒电缆的命名原因及产品概况。卷筒电缆的内部线芯绞合结构大致分为两种,分组成束式绞合和分层式绞合。两种不同的绞合结构各有千秋,我司(上海嘉柔电线电缆有限公司)会针对不同的运行工况选择更合适的设计结构,在满足设备运行要求的前提下做到产品性能不过剩,价格更合理。

在了解卷筒电缆不同的线芯绞合结构设计对电缆的影响之前,参照“什么是卷筒电缆?卷筒(卷盘)电缆介绍”一文,我们可以先弄明白卷筒电缆的命名原因及产品概况。作为移动传输领域主流九游会网址最新的解决方案,主要适用于卷筒机、运输机械以及输送机,同时亦可在拖链系统中用作卷筒和拖拽电缆,随拖轴或其他类似装置的导向进行收展运动。卷筒电缆产品广泛应用于建筑施工垂直升降机、垃圾吊焚烧系统、井下电动无轨设备卷筒系列、斗轮机卷筒卷盘、港口门座式起重机、抓斗装(卸)船机、集装箱起重机、大型龙门吊式起重机、塔式起重机等重型机械设备的连接和控制电缆。

卷筒电缆的内部线芯绞合结构大致分为两种,分组成束式绞合和分层式绞合。两种不同的绞合结构各有千秋,我司(上海嘉柔电线电缆有限公司)会针对不同的运行工况选择更合适的设计结构,在满足设备运行要求的前提下做到产品性能不过剩,价格更合理。

分组成束绞合:采用多重成束工艺,在卷筒电缆工作时间,芯线多次改变电缆的弯曲内径和外径,高度紧拉的中心线周围拉力和压力彼此保持平衡,使得卷筒电缆内部结构有可靠的稳定性。因而循环次数多,使用时限长。

分层绞合:缆芯大多主要围绕中心线分几层紧紧绞合。该类绞合结构当卷筒电缆弯曲受力时,电缆的内径受压而外径受拉。当电缆置于高速或长时间弯曲移动状态时,缆芯会经过不同的挤压过程形成不同的受压和拉伸区域。起初由于选用材料的性电缆能正常工作,但久而久之材料过度受力挤压以至变形不能恢复,就导致了卷筒电缆起旋、打扭甚至断芯问题的出现。

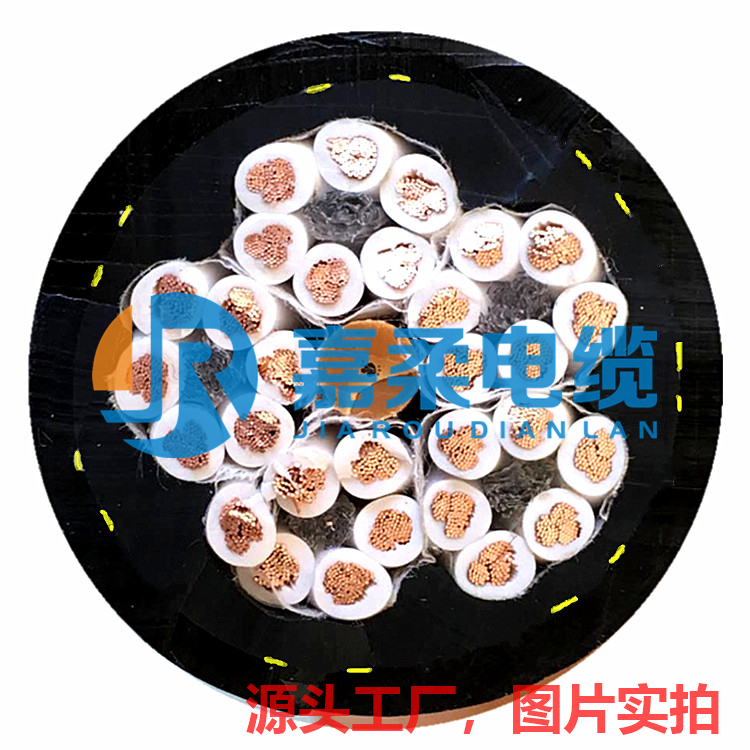

卷筒电缆

以我司一款加强型聚氨酯卷筒电缆30g2.5mm²为例,简述该类产品基本结构:

导体:多股精绞无氧裸铜丝,符合vde0295第5或6类标准
绝缘:特制高强度阻燃弹性体材料
颜色标识:彩色芯线或者黑色线体白色数字编号,3芯以上带有黄/绿双色接地线
芯线结构:多芯分组成束优化成缆节距,防扭结构绞合;
抗拉元件:镀锌钢丝绳、凯夫拉抗拉纤维等组合抗拉元件(可选)
内护套:特制高强度阻燃丁晴弹性体材料/进口聚氨酯材料
加强件:进口芳纶纤维加强型编织层
护套材料:进口聚氨酯材料
护套颜色:黑色(ral9005)或黄色
(我司还可来图或来样定制生产综合功能复合型卷筒电缆系列产品。)

额定电压uo/u 0.6/1kv
测试电压3500v/5min
绝缘电阻≥10mω/km(20℃)
弯曲半径8×d(电缆外径)
使用温度-30℃至 90℃
拉力max:25n/mm²
移动速度max:180m/min
抗辐射强度8×10
7cj/kg
阻燃性:参照vde 0472-804部分b类测试标准,和iec 60332-1

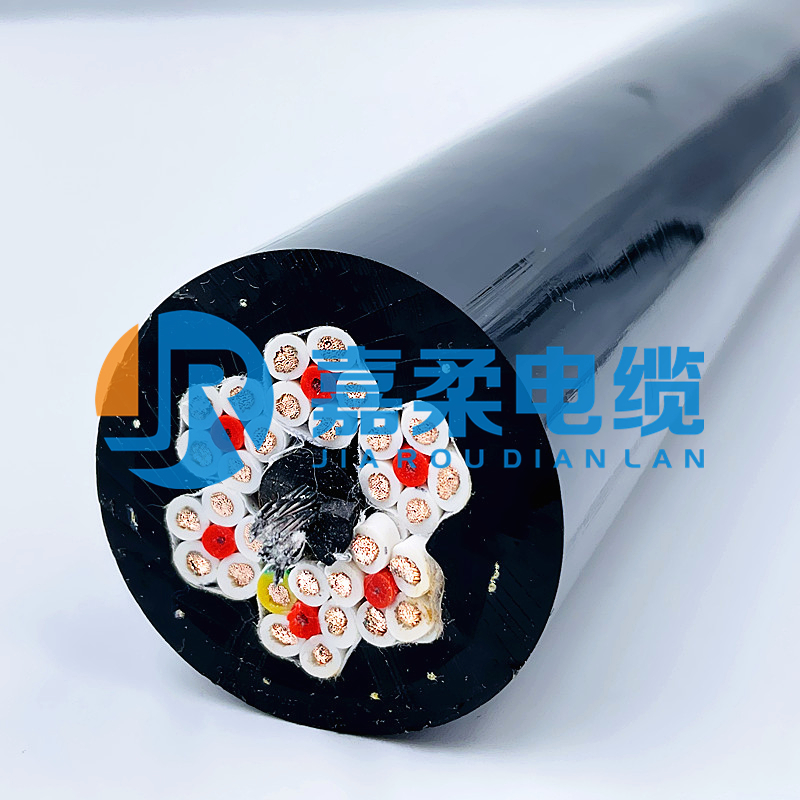

卷筒电缆
