起重机卷筒电缆(抗拉,耐磨)起重机电缆
来源:www.jiaroudianlan.com | 作者:嘉柔电缆 | 发布时间: 2022-09-15 | 487 次浏览 | 分享到:

通过什么是卷筒电缆?卷筒(卷盘)电缆介绍一文了解起重机卷筒电缆产品性能要求,明白卷筒是起重机起升机构中用来缠绕钢丝绳卷筒电缆的部件,是起重机械设备的重要组成部分。卷筒与卷筒轴、法兰式内齿圈、卷筒毂、轴承和轴承座等组成卷筒组。当卷筒轴一端装有旋转式上升极限位置限制器的开关时,必须确保卷筒轴与上升限位开关的转轴同步旋转。这里的同步旋转就要求配套的起重机卷筒电缆也要随之导向进行同步卷绕收放运动,且长时间工作不变形、不裂皮、不断芯!

电缆卷筒,也被称为电缆卷盘或电缆卷线器,其安装空间小,易于维护,可靠和低成本的特性,取代了滑触线并成为移动传输领域(动力,数据和流体介质)的主流九游会网址最新的解决方案。电缆卷筒的技术难点是保证设备的卷绕速度和设备的运动速度之间的同步性,并保证电缆在卷绕过程中的张力。因此,电缆卷筒的设计应综合考虑以下因素:

1、电缆规格及种类:电缆截面积从0.10 ~ 300mm²,电缆的外径直接影响卷盘的轴向尺寸和动力需求。当电缆截面在35mm时,就不应该选择非电动卷筒,扁电缆只能用于轴向单排的卷筒。电缆应选择动力电缆和控制信号电缆等,较柔软且具有一定的抗拉强度。

2、卷绕长度:影响卷盘的径向尺寸及动力需求,长度越长,对动力要求越高。非电动式电缆卷筒是很难完成大行程绕线的。而地面电源锚的选择也直接影响到电缆卷筒的选型,电源锚是电源的共同端和供电点两个。中性点电源不能选择非电磁耦合型。

3、设备运行速度:影响电动式电缆卷筒的电动机功率和传动比,当设备移动速度超过60米/分时,应选择变频控制式(bp系列)。

4、装机高度:影响电动式电缆卷筒的电动机功率,安装高度越高,对动力需求越大。安装时不能超过设计要求。

上述4个参数是对电缆卷筒的设计与选择的依据,应综合考虑,并应考虑电缆卷筒的结构和布置,以满足实际工况要求。

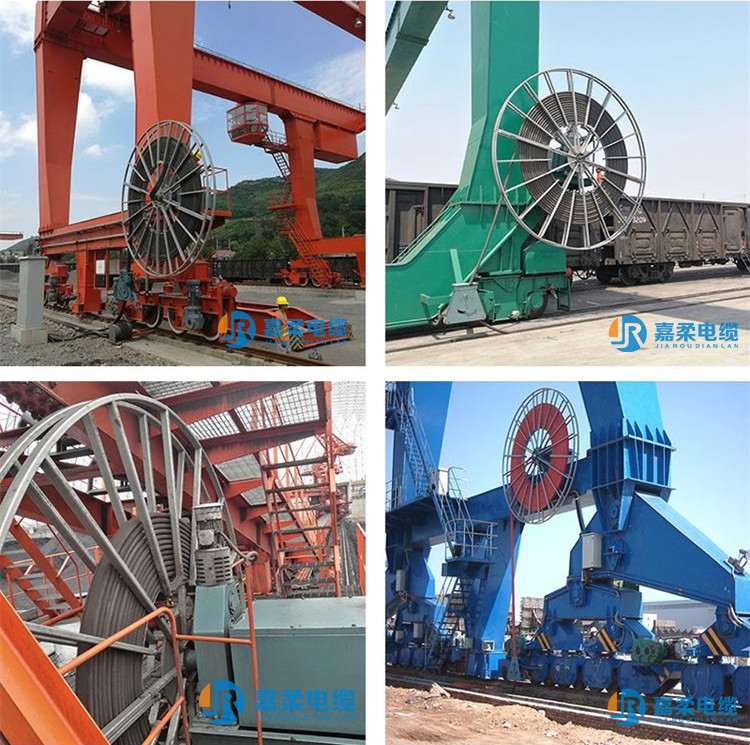

起重机卷筒电缆

在了解完电缆卷筒的设计应综合考虑的因素后,那么如何选择一款更合适的卷筒电缆来满足设备运行就是接下来工作的重中之重。可参照下列几项电缆选型参照:

 按照机械强度和运行工况选择电缆
卷筒电缆适用于卷筒机、运输机械以及输送机,同时亦可在拖链系统中用作卷筒和拖拽电缆。随拖轴或其他类似装置的导向进行收展运动。可安装在干燥或潮湿的室内或潮湿的工业环境中,也可用于露天安装。广泛应用于建筑施工垂直升降机、斗轮机卷筒卷盘、港口门座式起重机、抓斗装(卸)船机、集装箱起重机、大型龙门吊式起重机、塔式起重机等重型机械设备的连接和控制电缆。

 按照温升选择电缆
我们都知道导体通过负载电流时,导体的温度会升高,导体有绝缘层,导体温度不应超过导体绝缘所承受的长期允许zui高温度,超过以后导体就会损坏。

 按照经济条件选择起重机卷筒电缆

 按照线路压降选择电缆
这一点尤其在长距离敷设运行时要注意,我们都知道电流通过导体时,由于线路阻抗的存在,会在线路中产生压降,如果压降过大,线路末端也就是负荷端的电压过低,会造成设备不能工作或对设备寿命产生影响。因此这就要求压降不能过大,这时就要合理选择起重机卷筒电流的截面。

 卷筒电缆的选择应满足负载保护的要求
不管是配电回路还是电机回路,当线路故障时,保护装置应该按照规定的时间运行动作,能不能可靠运行和电缆截面有很大的关系,因此我们选择电缆时要考虑保护可靠动作的要求。

 按照热稳定要求选择电缆
电缆或电气设备故障时,电缆要满足热稳定要求,要满足此要求,就要考虑起重机卷筒电缆横截面的大小。综合以上条件,将其中zui大截面作为选型结果。

卷筒电缆
