上海嘉柔特种电缆厂供应pur伺服电缆应用于高动态动力拖链·伺服应用-动力驱动系统，产品具备更快移动速度和更快加速度，提高机器的经济效率；采用坚固的pur外护套，在有机械应力的恶劣环境下更耐用；厂家提供伺服电机电缆个性化设计，动力芯线不带或带1组或2组单独的屏蔽控制线对，或动力芯线带有3根组合控制线芯，以短节距一并绞合。
产品优势
应用于高动态动力拖链·伺服应用-动力驱动系统，有认证
速度和加速度更快，提高机器的经济效率
适用于各类型电机制造商生产的伺服电机配套使用
伺服电机和驱动之间由于低电容设计而实现更长电缆连接
采用坚固的pur外护套，在有机械应力的恶劣环境下更耐用
防各类含矿物油成分的润滑剂、稀释酸、碱水溶液以及其他化学介质
温度范围广，适用于严酷的气候环境
高抗弯镀锡铜丝编织屏蔽，抗电磁干扰
应用范围
伺服控制器和电机之间的连接电缆
用于动力拖链或机械移动部件
适用于在装配或拾取放置设备中
尤其适用于机床和传输线的潮湿区域内
装配线，生产线等几乎所有设备中
用于室内和室外
耐磨以及耐划痕，完全耐油

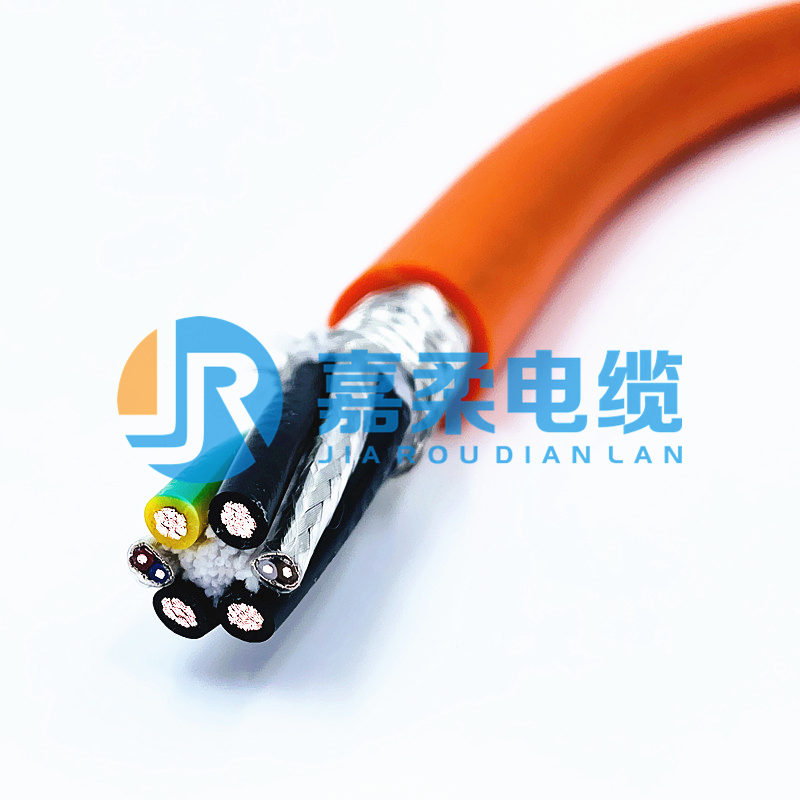

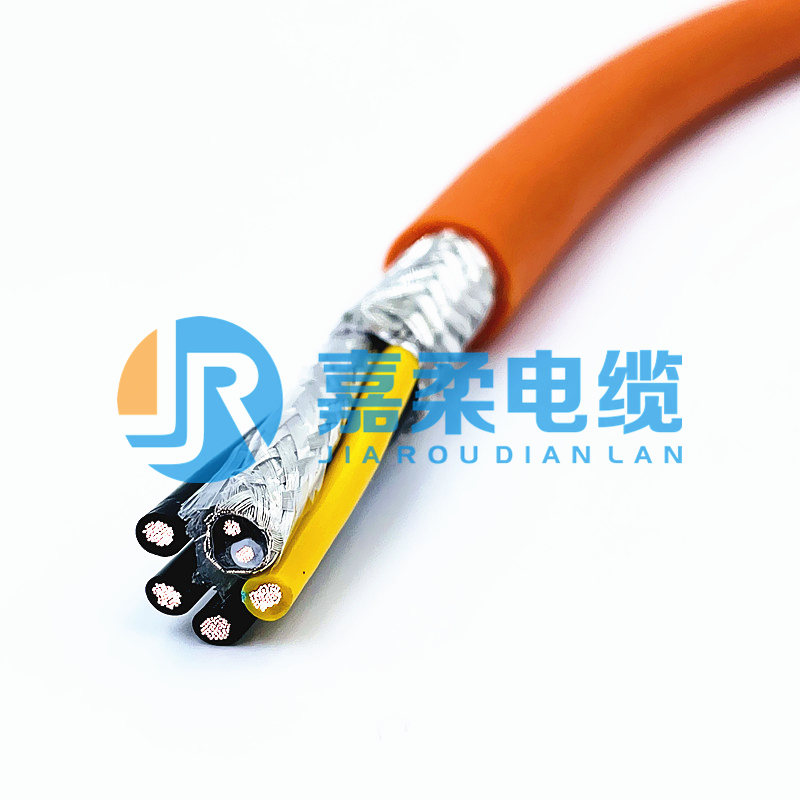

产品结构
部分技术参数
线芯标识
动力线芯：黑色线芯带标识u/l1/c/l ；v/l2；w/l3/d/l-；gn/ye保护导体
单对版：个性化设计，黑底带白标或棕底带白标
双对版：个性化设计，黑底带白标5；6；7；8
三芯版：个性化设计，黑底带白标1；2；3
导体绞合：参照vde 0295 6类/iec 60228 6类标准的超细导线
弯曲半径
移动安装：7.5 x 电缆外径
固定安装：4 x 电缆外径
额定电压：600/1000kv
测试电压
芯线/芯线：4kv
芯线/屏蔽：2kv
接地保护芯线：g=含 黄绿接地保护芯线
弯曲循环与运行参数：访问www.jiaroudianlan.com参见或联系我司工作人员详询
温度范围
移动安装：-30℃至 90℃
固定安装：-40℃至 90℃
……
芯线数和导体标称截面mm² | 外径（mm）约 | 电缆重量kg/km |
4g1.5 | 9.1 | 140 |
4g2.5 | 10.6 | 197 |
4g4 | 11.9 | 268 |
4g6 | 14.5 | 397 |
4g10 | 17.5 | 591 |
4g16 | 21.6 | 955 |
4g25 | 25.2 | 1337 |
4g35 | 28.6 | 1769 |
4g50 | 33.4 | 2468 |
4g0.75 (2x0.5) | 11.0 | 155 |
4g1.0 (2x0.5) | 11.5 | 164 |
4g1.0 (2x1.0) | 11.7 | 174 |
4g1.5 (2x0.5) | 12.0 | 187 |
4g1.5 (2x1.0) | 12.2 | 202 |
4g1.5 (3x1.0) | 12.0 | 220 |
4g1.5 (2x1.5) | 11.6 | 261 |
4g2.5 (2x0.5) | 12.6 | 243 |
4g2.5 (2x1.0) | 13.5 | 253 |
4g2.5 (3x1.0) | 13.5 | 294 |
4g2.5 (2x1.5) | 13.4 | 318 |
4g4 (2x1.0) | 14.8 | 359 |
4g4 (3x1.0) | 14.7 | 361 |
4g4 (2x1.5) | 14.8 | 385 |
4g6 (2x1.0) | 16.8 | 469 |
4g6 (2x1.5) | 16.8 | 486 |
4g6 (3x1.5) | 16.8 | 505 |
4g10 (2x1.0) | 18.8 | 689 |
4g10 (2x1.5) | 19.4 | 701 |
4g10 (3x1.5) | 19.7 | 722 |
4g16 (2x1.0) | 22.8 | 985 |
4g16 (2x1.5) | 23.1 | 1048 |
4g16 (3x1.5) | 23.3 | 1030 |
4g25 (2x1.5) | 26.6 | 1532 |
4g35 (2x1.5) | 30.9 | 2097 |
4g50 (2x1.5) | 34.0 | 2721 |
4g1.5 2x(2x0.75) | 12.2 | 313 |
4g2.5 2x(2x1.0) | 14.6 | 385 |
4g4 2x(2x1.0) | 16.1 | 466 |
4g4 (2x1.0) (2x1.5) | 16.3 | 485 |
4g6 (2x1.0) (2x1.5) | 18.1 | 588 |
4g10 (2x1.0) (2x1.5) | 21.8 | 819 |
4g16 2x(2x1.5) | 25.5 | 1135 |
4g25 2x(2x1.5) | 28.8 | 1559 |
4g35 2x(2x1.5) | 30.9 | 2093 |
4g50 2x(2x1.5) | 36.6 | 2920 |
